Turbinenwuchten: Sicherheitskritisch für die Stromerzeugung

Einführung: das Ausmaß des Problems

Die Rotoren von Turbinen (Dampf-, Gas- und Wasserturbinen), Turbokompressoren und Turbodieseln – sowie die Generatorrotoren in Kraftwerken – arbeiten unter extremen Bedingungen:

• Sehr hohe Drehzahlen: 3.000–30.000 U/min
• Enorme Masse: Ein Heizkraftwerk-Turbinenrotor wiegt 20–100 Tonnen
• Extreme Temperaturen: bis zu 500–600 °C
• Hoher Druck: bis zu 300 Atmosphären

Die Folgen von Unwucht:

• Schwingungsübertragung auf die Fundamente des Kraftwerksgebäudes
• Beschleunigter Lagerverschleiß (ein einzelnes Turbinenlager kann 60.000–150.000 € kosten)
• Risiko eines katastrophalen Rotorversagens
• Ausfall der Stromerzeugung (Verluste in Höhe von Hunderttausenden Euro pro Stunde)

Turbinenarten

1. Dampfturbinen

Anwendung: Heizkraftwerke, Kernkraftwerke, große Industriebetriebe

Leistung: von 5 MW bis 1.200 MW

Drehzahl: 3.000 U/min (synchron mit dem 50-Hz-Netz)

Rotormasse: 20–100 Tonnen

2. Gasturbinen

Anwendung: Gasturbinenanlagen, Gasverdichterstationen

Drehzahl: 10.000–15.000 U/min

Temperatur: bis zu 1.200 °C in der Verbrennungszone

3. Wasserturbinen

Anwendung: Wasserkraftwerke

Drehzahl: 75–1.000 U/min (abhängig von der Fallhöhe)

Masse: bis zu 200 Tonnen bei großen Wasserkraftwerken

Wuchtgüte: G6,3 — die Norm ISO 1940-1 führt Wasserturbinen getrennt von Gas- und Dampfturbinen auf (G2,5).

Schwingungsgrenzwerte: Hydraulische Maschinensätze haben in der ISO 10816-5 eigene Kriterien: Die A/B-Grenze liegt bei 1,6 mm/s für horizontale Sätze auf starrem Fundament und für vertikale Sätze, die sich gegen das Fundament abstützen, und bei 2,5 mm/s, wenn sich die Lagergehäuse gegen das Maschinengehäuse abstützen — spürbar enger als die allgemeinen Grenzwerte.

Messband beachten: Bei 75 U/min beträgt die Drehfrequenz nur 1,25 Hz — deutlich unter der Standard-Untergrenze des Effektivwert-Bands (10 Hz). Senken Sie diese Grenze in den Einstellungen ab, bevor Sie den Schwingungspegel eines langsam laufenden Wasserkraft-Satzes beurteilen.

4. Turbokompressoren

Anwendung: Metallurgie, Chemie, Ölraffinerien

Drehzahl: 15.000–30.000 U/min

Wuchtgüte: G2,5 (sehr eng)

Turbinenwuchten: der Prozess

Wann Auswuchten erforderlich ist

• Nach einer Hauptüberholung der Turbine
• Nach dem Austausch oder der Reparatur von Schaufeln
• Wenn die Schwingung die A/B-Grenze der jeweiligen Maschine überschreitet (4,5 mm/s für Gasturbinenanlagen nach ISO 10816-4; 3,8 mm/s für Dampfturbinen über 50 MW bei 3.000 U/min nach ISO 10816-2)
• Planmäßig – alle 2–4 Jahre (je nach Betriebsstunden)

Der Auswuchtprozess für Turbinenrotoren

1. Demontage: Turbine abschalten, abkühlen lassen, Gehäuse öffnen und Rotor entnehmen (kann 3–7 Tage dauern)
2. Inspektion: Geometrie prüfen, Schaufeln und Scheiben untersuchen

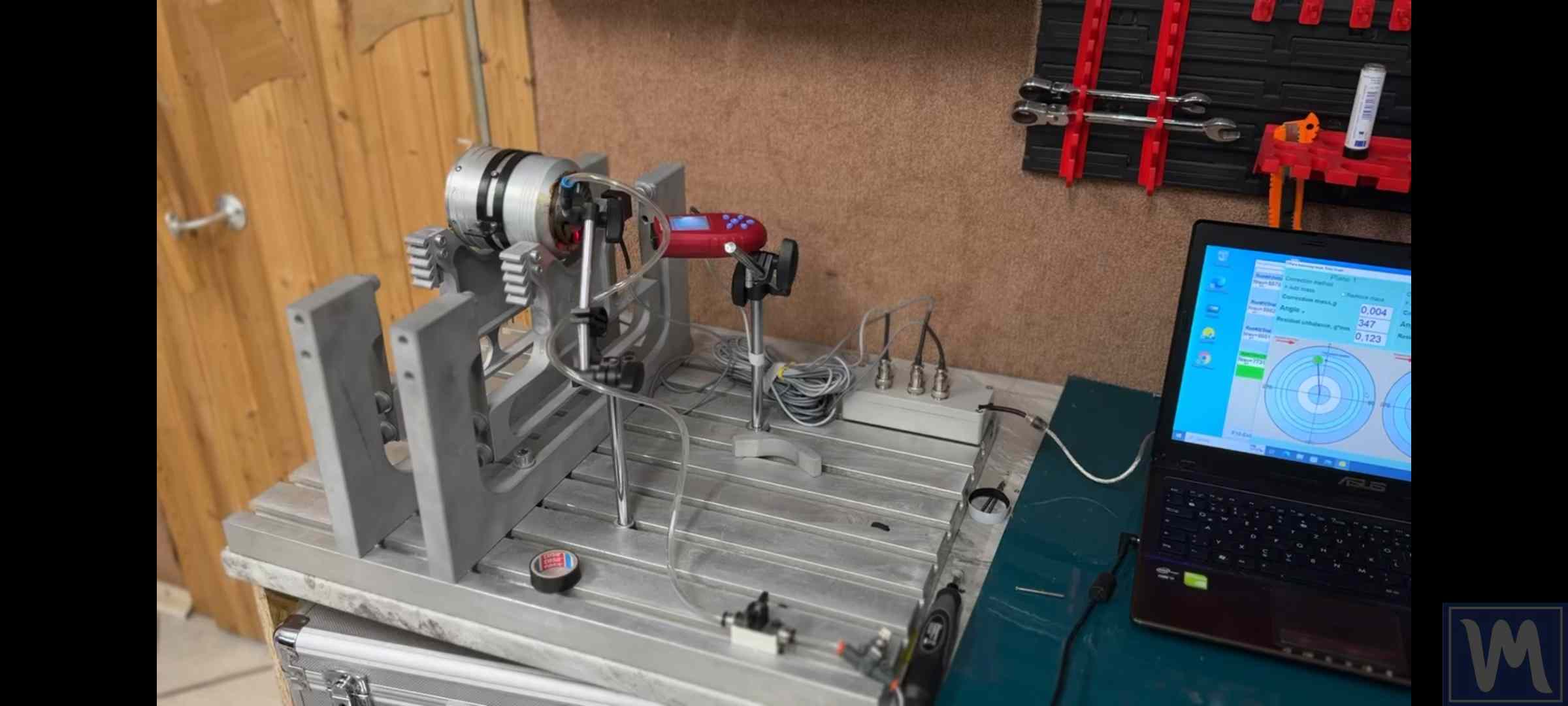

3. Auswuchten: bei einem flexiblen Kraftwerksrotor — auf einer Spezialmaschine in mehreren Stufen
4. Niederdrehzahl-Auswuchten: 500–1.000 U/min
5. Hochdrehzahl-Auswuchten: bis zur Betriebsdrehzahl
6. Zusammenbau und Wiedereinbau

Die Wirtschaftlichkeit des Turbinenwuchtens

Kosten der Maßnahme

Die Kosten des NICHT-Auswuchtens

Beispiel: ein Heizkraftwerk mit einer 200-MW-Turbine

Wenn Sie NICHT auswuchten:

• Notabschaltung wegen Schwingungen: 200 MW × 24 Stunden × 140 €/MWh = 672.000 € Verlust
• Lagerausfall: 200.000 € Austausch + Ausfallzeit
• Risiko vollständiger Rotorzerstörung: Schäden in Hunderten von Millionen

Wenn Sie auswuchten:

• Geplante Abschaltung: 3–5 Tage
• Auswuchten: 120.000 €
• Zuverlässiger Betrieb für die nächsten 3–5 Jahre

Return on Investment: Die Vermeidung eines einzigen Ausfalls amortisiert sich 5- bis 10-fach!
