Auswuchten von Zentrifugen und Separatoren: Präzisionsarbeit für sicherheitskritische Maschinen
KurzfassungZentrifugen- und Separatortrommeln laufen mit 5.000–15.000 U/min, wo 5 g Unwucht bei 200 mm Radius und 10.000 U/min rund 1.100 N erzeugen. Die ISO 1940-1 führt sie unter G6,3, doch hochtourige Trommeln werden auf G1–G0,4 gewuchtet, und Probeläufe müssen in einer Schutzverkleidung erfolgen.
Wann dies zutrifft
- Zentrifugen oder Separatoren mit sehr hoher Drehzahl
- Milchseparatoren, Filtrations- oder Laborzentrifugen
- Trommeln, die Präzisionsgütegrade G0,4-G2,5 erfordern
- Jede abnormale Schwingung beim Hochlauf
Wann es nicht zutrifft
- Hochgeschwindigkeitstestläufe müssen innerhalb einer Schutzverkleidung durchgeführt werden
- Eine rissige oder verschlissene Trommel hält die Auswuchtung nicht — zuerst die Geometrie prüfen
- An Zentrifugen-Auswuchten niemals Abstriche machen
SICHERHEITSKRITISCH: Der Bruch einer unwuchtigen Zentrifugentrommel bei 10.000–15.000 U/min kann katastrophale Folgen haben. Die Fliehkraft bei solchen Drehzahlen ist enorm!
Einleitung: Warum Zentrifugen einen besonderen Ansatz erfordern
Zentrifugen- und Separatortrommeln drehen mit extrem hohen Drehzahlen — von 5.000 bis 15.000 U/min. Bei solchen Drehzahlen erzeugt selbst die kleinste Unwucht gewaltige Fliehkräfte.
Ein Rechenbeispiel:
Eine Unwucht von nur 5 Gramm bei einem Radius von 200 mm und 10.000 U/min erzeugt eine Fliehkraft von:
F = m × r × ω² = 0,005 kg × 0,2 m × (1047 rad/s)² ≈ 1.100 Newton (110 kgf)
Das entspricht dem Befestigen eines 110-kg-Gewichts am Rotor und dem anschließenden Hochdrehen!
Das Fazit: Die Norm ISO 1940-1 führt Zentrifugen und Separatoren unter Wuchtgütegrad G6,3; in der Praxis werden hochtourige Trommeln jedoch weit strenger ausgewuchtet — bis auf G1 und G0,4.
Arten von Zentrifugen und Separatoren
1. Filtrationszentrifugen
Anwendung: Chemie-, Lebensmittel- und Pharmaindustrie
Drehzahl: 1.500–5.000 U/min
Wuchtgütegrad: G2,5–G6,3
2. Milchseparatoren
Anwendung: Trennung von Milch in Rahm und Magermilch
Drehzahl: 6.000–10.000 U/min
Wuchtgütegrad: G1–G2,5 (Präzision!)
3. Labor-Ultrazentrifugen
Anwendung: wissenschaftliche Forschung und Medizin
Drehzahl: bis zu 100.000 U/min!
Wuchtgütegrad: G0,4 (höchste Präzision)
Die Besonderheiten des Zentrifugenauswuchtens
Anforderung 1: Präzisionsgenauigkeit
| Zentrifugentyp | Drehzahl (U/min) | Wuchtgütegrad G | Toleranz eper (μm) |
|---|---|---|---|
| Industriell | 3.000 | G2,5 | 8 μm |
| Milchseparator | 8.000 | G1 | 1,2 μm |
| Labor | 15.000 | G0,4 | 0,25 μm |
Zum Vergleich: Ein gewöhnlicher Ventilator wird auf den Wuchtgütegrad G6,3 ausgewuchtet (Toleranz ca. 20 μm). Eine Zentrifuge erfordert eine bis zu 80-mal engere Auswuchtung!
Anforderung 2: Sicherheit bei Hochgeschwindigkeitstestläufen
Was das in der Praxis bedeutet:
- Eine Trommel lässt sich in ihren eigenen Lagern auswuchten — die Grenze setzt der mechanische Zustand der Maschine, nicht das Gerät
- Prüfen Sie zuerst Geometrie, Gehäuse und Lager: Eine rissige oder verschlissene Trommel hält die Auswuchtung nicht
- Sicherheit — Hochgeschwindigkeitstestläufe müssen innerhalb einer Schutzverkleidung durchgeführt werden

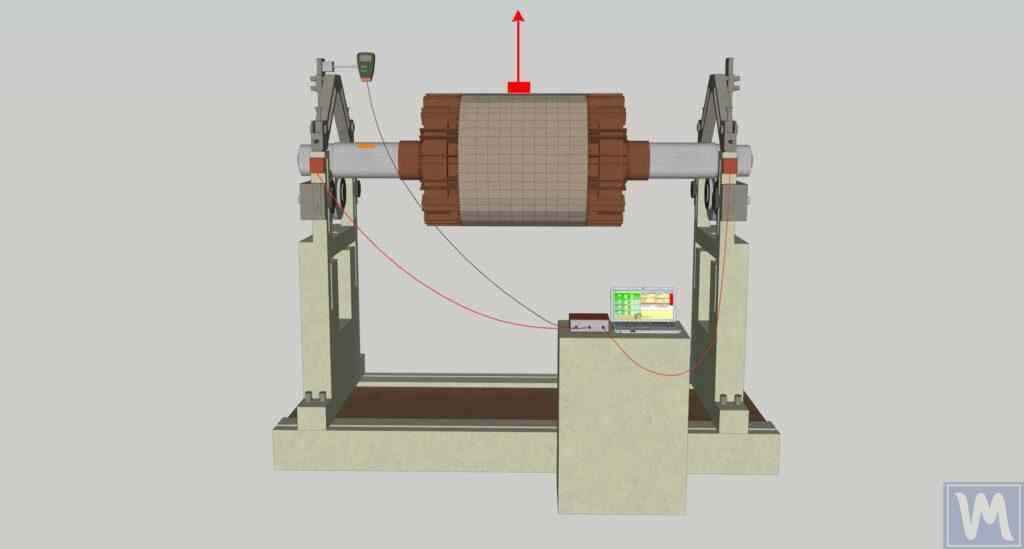

Foto 1. Ein Zentrifugenrotor auf einer Präzisionsauswuchtmaschine zur Unwuchtbeseitigung.
Sicherheit beim Arbeiten mit Zentrifugen
KRITISCHE SICHERHEITSMASSNAHMEN
1. Prüfung vor jedem Start
- Die Abdeckung ist geschlossen und gesichert
- Keine Fremdkörper in der Trommel
- Keine Risse im Gehäuse oder in der Trommel
2. Das Anlaufregime
- Gleichmäßiger Drehzahlaufbau (nicht abrupt!)
- Schwingungen in jeder Phase überwachen
- Bei auftretenden abnormalen Schwingungen — sofort stoppen
3. Keine Überlastung
- Die angegebene Füllmenge nicht überschreiten
- Das Material gleichmäßig in der Trommel verteilen
- Symmetrisch beladen
Folgen eines Trommelbruchs
Dokumentierte Fälle von Ausfällen unwuchtiger Zentrifugen umfassen:
- Vollständige Zerstörung der Trommel mit Fragmentstreuung
- Schäden an Einrichtungen in einem Radius von 10–15 Metern
- Verletzungen von Personal (in einigen Fällen tödlich)
- Produktionsstillstand über Wochen oder Monate
Das Fazit: Das Auswuchten von Zentrifugen ist keine Frage der Effizienz — es ist eine Frage der SICHERHEIT.
Fazit
Zentrifugen und Separatoren sind Maschinen, die höchste Auswuchtgenauigkeit erfordern. Die Norm ISO 1940-1 ordnet Zentrifugen und Separatoren dem Wuchtgütegrad G6,3 zu; in der Praxis werden hochtourige Labor- und Separatortrommeln auf G1–G0,4 ausgewuchtet, und das ist in den eigenen Lagern der Trommel erreichbar, wenn die Mechanik in Ordnung ist.
Wichtigste Regeln:
- Hochgeschwindigkeitstestläufe innerhalb einer Schutzverkleidung durchführen
- Geometrie vor dem Auswuchten prüfen
- Sicherheitsmaßnahmen strikt einhalten
- Schwingungen regelmäßig überwachen
Beim Auswuchten von Zentrifugen darf niemals gespart werden — die Kosten eines Fehlers sind bei weitem zu hoch.
Auswuchten von Zentrifugen
Präzisionsauswuchten (Wuchtgütegrade G0,4–G2,5)
Schnell-Checkliste
- Hochgeschwindigkeitstestläufe innerhalb einer Schutzverkleidung durchführen
- Geometrie und Gehäuse zuerst auf Risse prüfen
- Vor dem Start sicherstellen, dass Schutzdeckel geschlossen und keine Fremdkörper vorhanden sind
- Drehzahl gleichmäßig aufbauen und Schwingung überwachen
- Bei abnormaler Schwingung sofort stoppen
- Gut gleichmäßig und innerhalb der Nennkapazität befüllen
